نقشه برداری هوایی به فرآیند جمع‌آوری داده‌ها و اطلاعات جغرافیایی از سطح زمین با استفاده از وسایل پروازی مانند هواپیماها، پهپادها، و ماهواره‌ها گفته می‌شود.

روش اول نقشه برداری هوایی با استفاده از عکس ها و تصاویر و سپس پردازش آنها می باشد که به آن فتوگرامتری گفته می شود. روش دوم نقشه برداری هوایی با بازتاب نور لیزر که لایدار (Lidar) نامیده می ‌شود. پهپاد ها و ربات های پرنده هر دو روش را انجام می دهند و بسته به دقت و نوع پروژه روش نقشه برداری تعیین می شود.

پهباد  (پرنده بدون سر نشین ):

از تصویربرداری با پهپاد، برای ایجاد نقشه های دو بعدی و سه بعدی و عکس برداری از نمای بیرونی موقعیت مشخص شده، استفاده می شود. عکس برداری هوایی با پهپاد در نقشه های پارسل شهری ، نقشه های توپوگرافی ، کاداستر و مواردی از قبیل پروژه های تولیدی و استخراج معادن کاربرد فراوانی دارد. کاربردهای بسیار حساسی که عکسبرداری هوایی با پهپاد دارد در زمینه ی ارگان ها و سازمان های است که می خواهند مکانی را مشاهده و بررسی کنند ولی امکان فرستادن نیروی انسانی به آنجا وجود ندارد و خطرناک می باشد.

عکس هوایی:

عکسبرداری هوایی در واقع، تصویری است که با استفاده از کوادکوپتر و یا هواپیما توسط یک دوربین عکسبرداری مخصوص از ویژگی ها و عوارض زمین گرفته می شود.

کاربرد عکس هوایی :

بررسی‌ ها و مطالعات زمین‌ شناسی

• جاده‌ سازی
•  شهرسازی
•  کشاورزی
•  مدیریت منابع طبیعی
•  حفاظت از محیط زیست
• اهداف نظامی

تصویر ماهواره ای :

تصویربرداری ماهواره ای همان فرآیند عکاسی و ضبط فیلم است که ماهواره ها از سطح زمین انجام می دهند که ممکن است که بنا به اهداف مختلف باشد. ماهواره های گوناگونی که در فضا وجود دارند با تصویربرداری زمین را اسکن می کنند و تصاویر وسیعی را ارائه می دهند.

تفاوتشان در چه چیزی هست؟

تصاویر عکس گرفته شده با پهباد چه کاربردی دارند:

نقشه کاداستر:

روش نقشه برداری هوایی با پهپاد به ویژه برای شهرها و  روستاهای کوچک تا متوسط که نقشه برداری هوایی با هواپیمای با سرنشین یا روش های زمینی از توجیه اقتصادی برخوردار نیست، بسیار با اهمیت است. چرا که این روش در هزینه و زمان صرفه جویی قابل توجهی به همراه خواهد داشت.

محاسبه حجم خاکی:

با استخراج مدل های سه بعدی از نقشه برداری هوایی با پهپاد، می توان محاسبه دقیق‌تری برای حجم عملیات خاک‌برداری، دپومتری، تهیه مقاطع عرضی و تسطیح زمینی داشت.

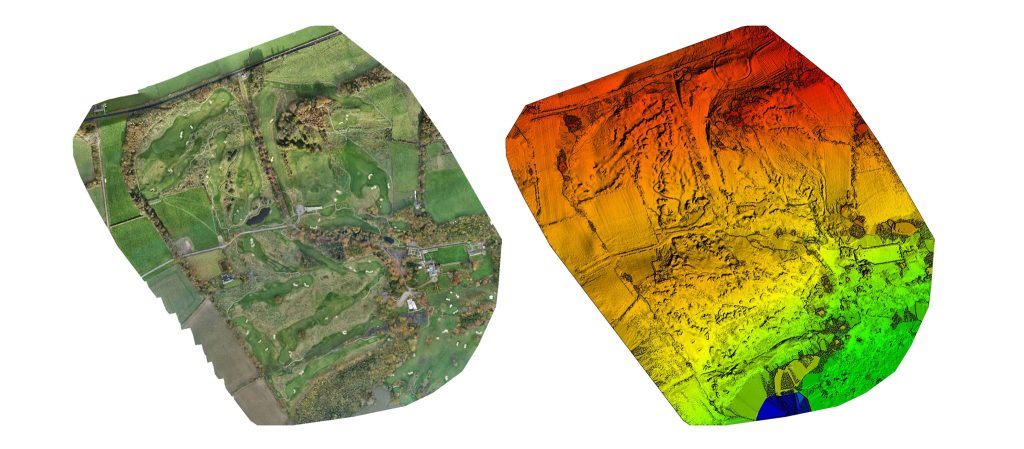

محاسبه رقومی ارتفاع:

مدل رقومی ارتفاعی از جمله مهمترین خروجی های نقشه برداری هوایی با پهپاد می شود:

 (Digital Elevation Model) یک نمای سه‌بعدی از سطح زمین است که معمولاً به صورت یک ماتریس یا شبکه‌ای از نقاط با مختصات جغرافیایی و ارتفاع در هر نقطه تعریف می‌شود. این مدل‌ها می‌توانند اطلاعات مربوط به ارتفاعات طبیعی (مانند کوه‌ها، دره‌ها، دشت‌ها) و یا ویژگی‌های ساخته دست انسان (مانند ساختمان‌ها، جاده‌ها و پل‌ها) را نیز شامل شوند.

تصویر ارتوفتو :

ارتوفتو یک تصویر هوایی یا ماهواره‌ای است که از نظر هندسی اصلاح شده است. این اصلاحات باعث می‌شود که تصویر به عنوان نمایی مستقیم و صحیح از سطح زمین نمایش داده شود. برخلاف تصاویر معمولی که ممکن است به دلیل شیب زمین یا زاویه دوربین تحریف شوند، ارتوفتوها به گونه‌ای اصلاح می‌شوند که تمامی اشیاء موجود در تصویر از نظر هندسی درست و بدون تحریف نمایش داده شوند.

نقشه توپوگرافی :

از خروجی های مهم نقشه برداری هوایی با پهپاد نقشه منحنی های تراز است. با ترکیب برداشت های زمینی و هوایی شامل اخذ تصاویر قائم به‌صورت یکپارچه و یکنواخت، برداشت دقیق جزئیات در نقاط شکست، ترانشه ها و سایر عوارض خاص توپوگرافی نقشه های توپوگرافی استانداری در مقیاس های ۱:۲۰۰۰، ۱:۱۰۰۰ و ۱:۵۰۰ تولید می شود.

تصویر سه بعدی :

ابر نقاط رنگی (RGB) حاصل ترکیب سه بعدی تصاویر و مدل های رقومی ارتفاعی می باشد. فرمت این محصول las. بوده که در بسیاری از نرم افزارها از جمله ArcGIS و Autodesk  برای تجزیه و تحلیل های بیشتر نظیر کنترل کیفیت پروژه های عمرانی و ایجاد برخی از نقشه های ازبیلت، قابل استفاده می باشد.
