نقشه برداری زمینی فرآیندی است که از تکنولوژی‌های مختلف برای اندازه‌گیری، ثبت، و تجزیه و تحلیل اطلاعات جغرافیایی زمین استفاده می‌کند. این فرآیند اطلاعاتی از جمله ارتفاعات، اندازه‌ها، و ویژگی‌های دقیق زمین را فراهم می‌کند. نقشه برداری زمینی در حوزه‌های مختلفی از شهرسازی و مهندسی تا کشاورزی و محیط‌زیست به کار می‌رود.

انواع نقشه های زمینی :

نقشه های مسطحاتی:

این نقشه ها صرفا در دو بعد مختصاتی محور x و محور y  عوارض را توصیف میکنند و ارتفاع عوارض در این نقشه ها درج نمی شود.

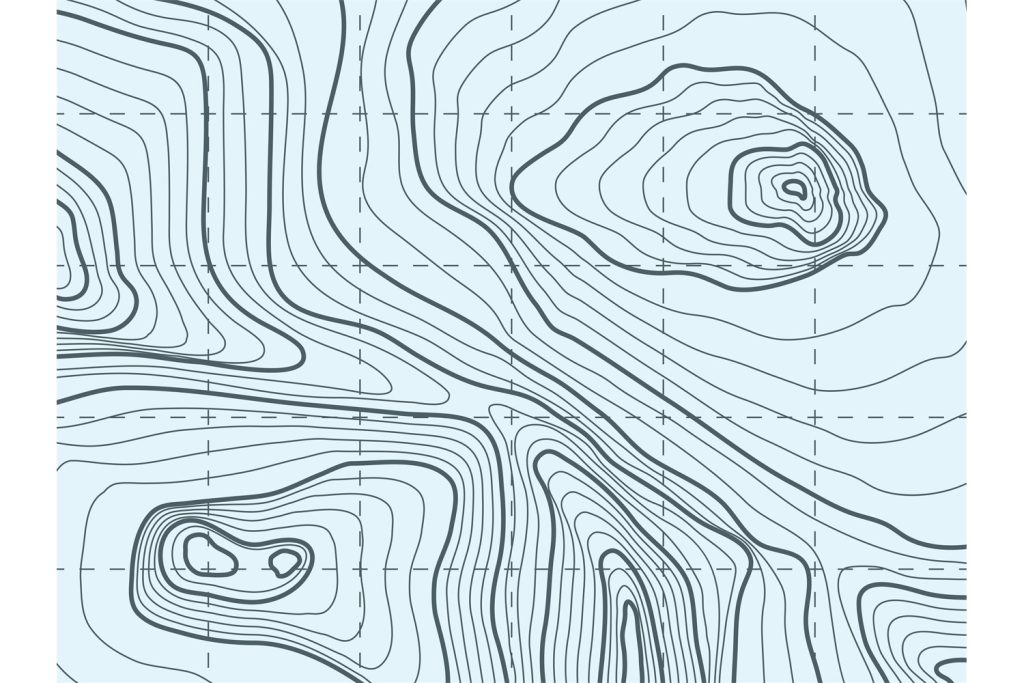

نقشه های توپوگرافی:

در نقشه توپوگرفی  هر سه بعد مختصاتی عارضه در نقشه ذکر می شود به عبارت بهتر عوارض از نظر ارتفاعی نیز مورد بررسی قرار می گیرند.

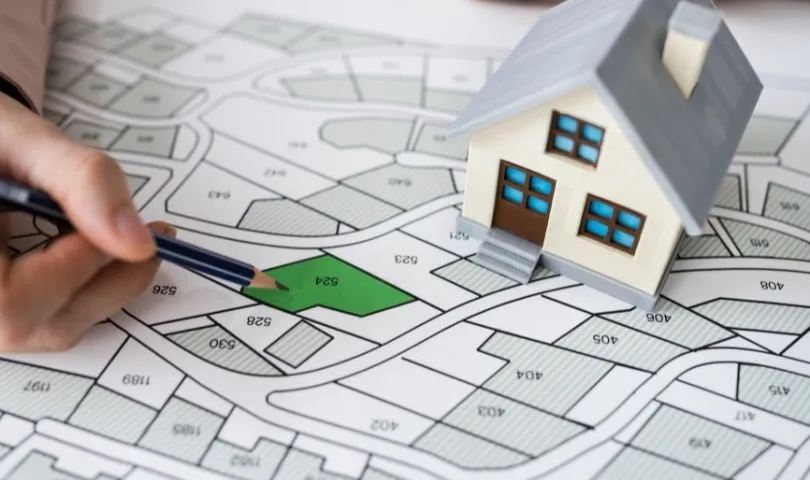

نقشه های کاداستر:

در  نقشه کاداستر مشخصات ملک، حدود و اندازه، کاربری و مساحت ملک مورد نظر درج و بررسی می شود.

نقشه برداری زمینی چه کاربردی دارد ؟

ژئودزی (Geodesy):

نقشه‌برداری زمینی در این حوزه برای اندازه‌گیری و مدل‌سازی دقیق زمین به کار می‌رود. ژئودزی به بررسی شکل، ابعاد، و میدان گرانشی زمین می‌پردازد و در پروژه‌های بزرگ مانند ساخت سدها، پل‌ها و زیرساخت‌های عظیم استفاده می‌شود.

مطالعات زلزله‌شناسی:

در مناطق زلزله‌خیز، نقشه‌برداری زمینی برای شبیه‌سازی و ارزیابی خطرات زلزله به کار می‌رود. این اطلاعات برای طراحی ساختمان‌های مقاوم به زلزله و پیش‌بینی تأثیرات آن در محیط‌های شهری و روستایی حیاتی است.

توسعه زیرساخت‌ها:

در پروژه‌های بزرگ مانند ساخت راه‌ها، تونل‌ها، خطوط راه‌آهن و فرودگاه‌ها، نقشه‌برداری به منظور تعیین دقیق موقعیت، اندازه‌گیری شیب و بررسی شرایط زمین استفاده می‌شود.

حفاری و معدن:

در صنایع معدنی و نفتی، نقشه‌برداری برای شناسایی موقعیت و عمق ذخایر معدنی یا نفتی به کار می‌رود. این کار همچنین برای تحلیل زمین‌شناسی و ارزیابی خطرات محیطی از اهمیت ویژه‌ای برخوردار است.

توسعه گردشگری:

در طراحی و توسعه مناطق گردشگری، نقشه‌برداری برای ارزیابی شیب، ارتفاعات و چشم‌اندازهای طبیعی به کار می‌رود. این نقشه‌ها می‌توانند به بهبود تجربه گردشگری و همچنین حفظ محیط زیست کمک کنند.

هواشناسی و پیش‌بینی وضعیت آب و هوا:

نقشه‌برداری زمینی می‌تواند به شبیه‌سازی وضعیت جوی و ایجاد مدل‌هایی برای پیش‌بینی بارش‌ها، تغییرات دما، و دیگر پدیده‌های جوی کمک کند.

مسیریابی:

در ایجاد نقشه‌های مسیر جهت هدایت ناوگان نقلیه مدیریت آب و انرژی: برای شناسایی منابع آب و ایجاد

شهرسازی و معماری:

در طراحی و برنامه‌ریزی شهری برای ایجاد نقشه‌های معماری و شهرسازی استفاده می‌شود.

مزایا نقشه برداری زمینی:

دقت بالا:

نقشه‌برداری زمینی به‌طور دقیق موقعیت‌ها و ابعاد مختلف زمین را ثبت می‌کند و امکان اندازه‌گیری دقیق فاصله‌ها، زوایا و ارتفاعات را فراهم می‌کند.

اطلاعات دقیق برای مهندسی و عمران:

این نوع نقشه‌برداری برای پروژه‌های عمرانی و مهندسی مانند ساخت جاده‌ها، پل‌ها، ساختمان‌ها، سدها و دیگر سازه‌ها ضروری است. اطلاعات دقیق از موقعیت‌ها و ویژگی‌های زمین برای طراحی و ساخت پروژه‌ها بسیار مفید است.

تعیین موقعیت مرزها:

نقشه‌برداری زمینی برای تعیین مرزهای زمین‌ها و املاک، مشخص کردن حقوق مالکیت و جلوگیری از اختلافات حقوقی استفاده می‌شود.

هزینه‌تر نسبت به برخی روش‌های دیگر:

 نسبت به روش‌های هوایی یا ماهواره‌ای، نقشه‌برداری زمینی معمولاً هزینه کمتری دارد و می‌تواند در پروژه‌های کوچک‌تر به‌صرفه‌تر باشد.

امکان انجام اندازه‌گیری‌های دقیق در مناطق خاص:

در نقشه‌برداری زمینی می‌توان مناطق خاص و دقیقاً مورد نظر را بررسی کرد و اطلاعات به‌دست‌آمده به‌صورت محلی و دقیق‌تر باشد.

استفاده در نقشه‌برداری‌های ساختمانی و زمین‌شناسی:

  نقشه‌برداری زمینی می‌تواند در پروژه‌های زمین‌شناسی برای تحلیل ویژگی‌های زمین مانند شیب، نوع خاک و دیگر ویژگی‌ها مفید باشد.

امکان جمع‌آوری داده‌های زمانی:

در پروژه‌های طولانی‌مدت، نقشه‌برداری زمینی می‌تواند تغییرات زمانی در ویژگی‌های سطح زمین را مورد بررسی قرار دهد، به‌ویژه در پروژه‌های توسعه شهری یا کشاورزی.

مناسب برای مناطق کوچک و محدود:

   این روش برای مناطق کوچک و خاص که نیاز به بررسی دقیق دارند، مناسب است و می‌تواند اطلاعات محلی و دقیقی ارائه دهد.

معایب نقشه برداری زمینی:

هزینه‌بر بودن:

   هرچند در برخی موارد هزینه نقشه‌برداری زمینی کمتر از روش‌های دیگر است، اما در پروژه‌های بزرگ، هزینه‌های تجهیزات، نیروی انسانی، و زمان‌بر بودن عملیات می‌تواند بالا باشد.

زمان‌بر بودن:

   نقشه‌برداری زمینی نیازمند زمان زیادی برای جمع‌آوری داده‌ها است، به‌ویژه در مناطق وسیع یا صعب‌العبور. این امر می‌تواند پروژه‌ها را کند کرده و باعث تأخیر در انجام آن‌ها شود.

محدودیت در دسترسی به مناطق دشوار:

 در مناطقی که دسترسی به آن‌ها سخت است (مانند کوه‌ها، جنگل‌ها، یا مناطق باتلاقی)، انجام نقشه‌برداری زمینی به دلیل دشواری‌های فیزیکی و نیاز به تجهیزات خاص، می‌تواند مشکل باشد.

نیاز به نیروی انسانی متخصص:

  انجام نقشه‌برداری زمینی نیاز به کارشناسان و نقشه‌برداران ماهر دارد. این امر ممکن است به دلیل کمبود نیروی متخصص یا نیاز به آموزش‌های خاص، موجب مشکلاتی در اجرای پروژه‌ها شود.

محدودیت‌های فنی و ابزاری:

   ابزارهای نقشه‌برداری زمینی ممکن است محدودیت‌هایی از نظر دقت و عملکرد در شرایط خاص (مثلاً در زمین‌های شنی یا سنگی) داشته باشند. این محدودیت‌ها ممکن است بر کیفیت داده‌های جمع‌آوری‌شده تأثیر بگذارد.

آسیب‌پذیری نسبت به شرایط جوی:

 شرایط جوی مانند بارش باران، مه، یا بادهای شدید می‌تواند بر دقت و کارآیی نقشه‌برداری زمینی تأثیر بگذارد. در چنین شرایطی، عملیات نقشه‌برداری ممکن است به تأخیر بیفتد یا نتایج کمتری به دست آید.

محدودیت در دقت‌های بسیار بالا:

 برای پروژه‌هایی که نیاز به دقت بسیار بالایی دارند (مانند نقشه‌برداری‌های علمی یا پروژه‌های فضایی)، ممکن است نقشه‌برداری زمینی نتواند به اندازه روش‌های دیگر مانند نقشه‌برداری ماهواره‌ای یا هوایی دقت مورد نیاز را تأمین کند.

محدودیت در پوشش سطح وسیع:

 نقشه‌برداری زمینی معمولاً برای پوشش دادن سطح‌های وسیع مناسب نیست و معمولاً برای پروژه‌های کوچکتر و محلی استفاده می‌شود. برای پوشش مساحت‌های وسیع‌تر، استفاده از روش‌های هوایی یا ماهواره‌ای مؤثرتر است.

  برای نقشه برداری زمینی به چه وسایل نیاز هست ؟

• سیستم موقعیت‌یاب جهانی (GPS): ماهواره‌های موجود در فضا برای تعیین موقعیت دقیق جغرافیایی استفاده می‌کنند

کاربرد جی پی اس :

تعیین مختصات دقیق نقاط مختلف

استفاده در نقشه‌برداری‌های جاده‌ای و عمرانی

  تعیین مرزهای اراضی

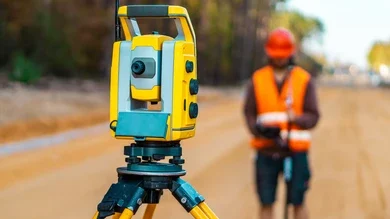

• تجهیزات اندازه‌گیری: این دستگاه‌ها ممکن است از فناوری‌های مختلفی نظیر لیزر، رادار، یا امواج رادیویی برای اندازه‌گیری دقیق فاصله استفاده کنند.

کاربرد تجهیزات :

  اندازه‌گیری فاصله‌ها، زوایا و ارتفاعات

اندازه‌گیری ابعاد ساختمان‌ها و زیرساخت‌ها

  تهیه نقشه‌های توپوگرافی

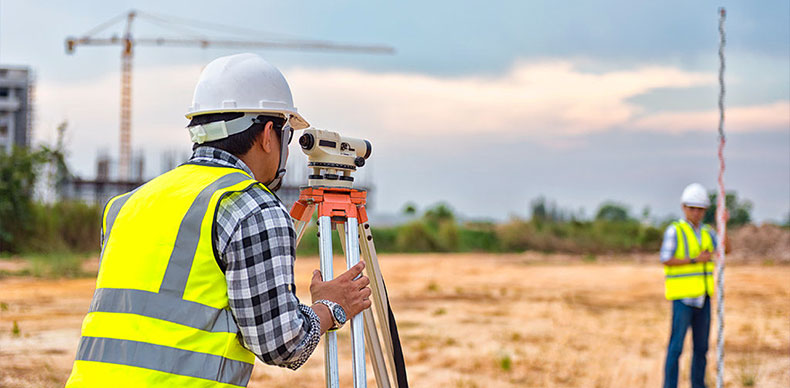

• تجهیزات ارتفاع‌سنجی: برای اندازه‌گیری دقیق تغییرات ارتفاع نقاط مختلف سطح زمین استفاده می‌شوند

کاربرد ارتفاع سنجش :

  اندازه‌گیری اختلاف ارتفاع در پروژه‌های سدسازی و منابع آبی

طراحی شیب جاده‌ها و خطوط انتقال آب

  نقشه‌برداری‌های ساختمانی و عمرانی
