خب بریم ببینم نقشه بردار ها با چه وسایلی کار میکنند.

مهم ترین و پرکاربرد ترین دستگاه شامل چی هستند ؟

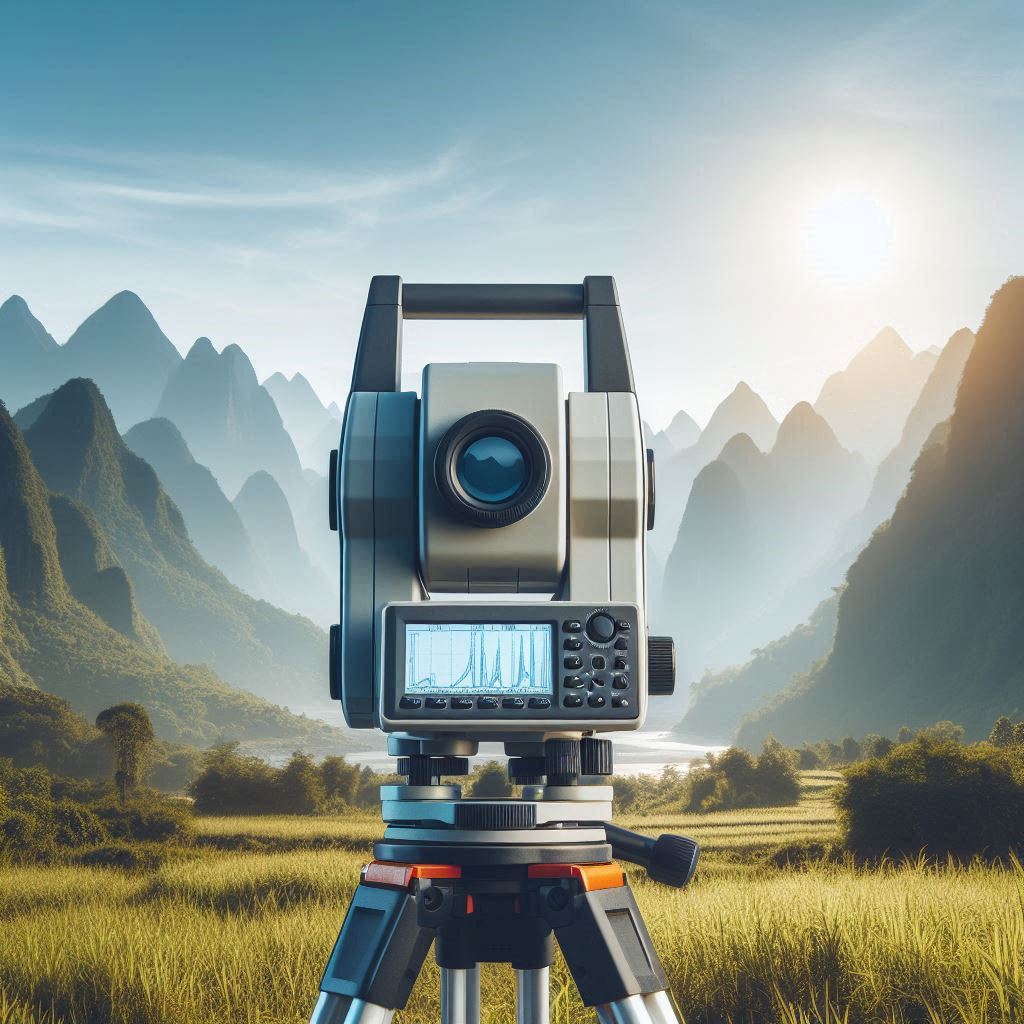

توتال استیشن :

در حوزه تجهیزات نقشه برداری بی شک یکی از مهم‌ترین این ابزارها توتال استیشن‌ ها می‌باشند. توتال استیشن‌ ها که ممکن است آنها را با نام دوربین نقشه برداری هم بشناسیم دستگاهیست که میتوان با استفاده از آن مختصات , زوایا , فواصل بین نقاط را با دقت بسیار بالا اندازه‌گیری و تعیین کرد سپس در ادامه با استفاده از روش مثلث بندی، زوایا و فواصلی که به دست آمده را برای محاسبه مختصات نقاط برداشت شده و یا موقعیت دستگاه در حالت مطلق مورد استفاده قرار داد.

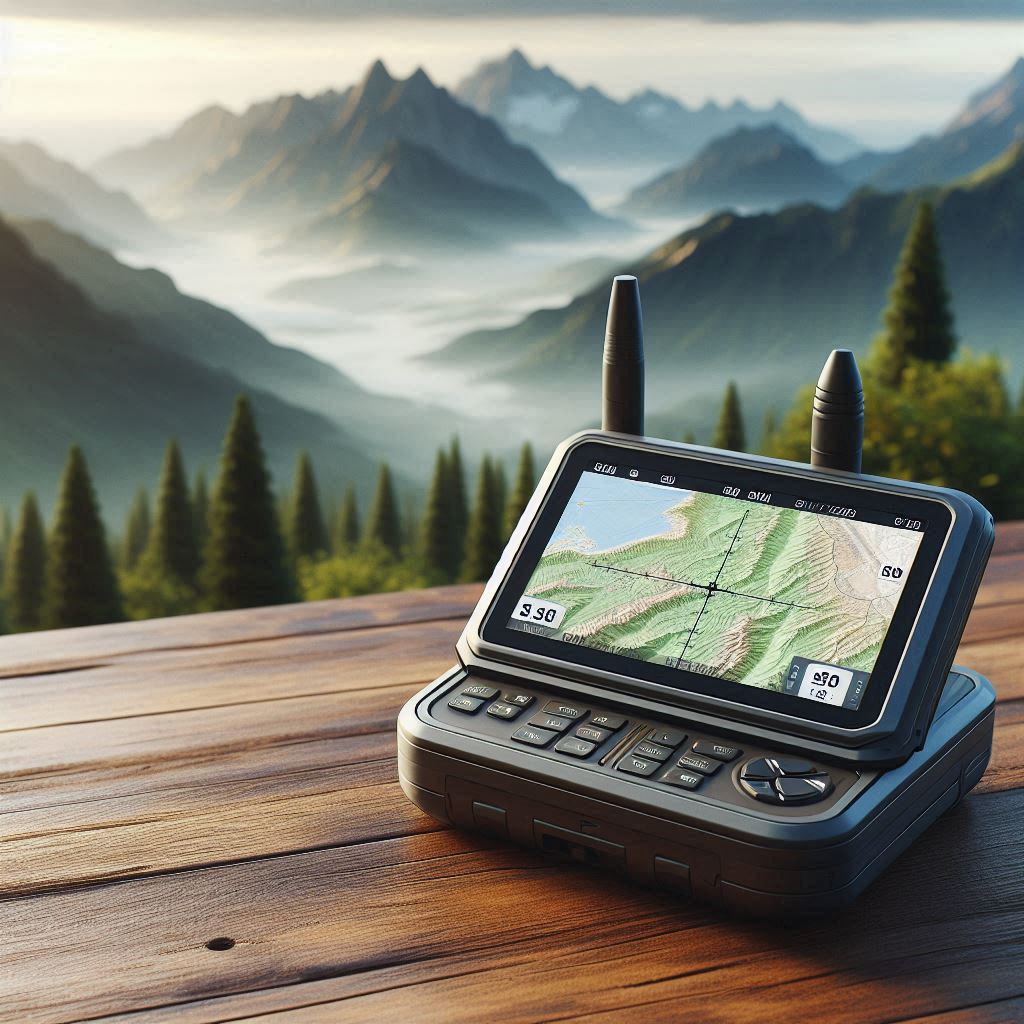

جی چی اسGPS :

این سیستم با استفاده از ماهواره ها کار می کند و می تواند با سیگنال های رادیویی اطلاعات موقعیتی را به کاربران بر روی زمین انتقال دهد. ماهواره های بسیاری در فضا وجود دارند که سیگنال های رادیویی را مخابره می کنند و گیرنده های جی پی اس این سیگنال ها را دریافت می کنند. گیرنده های جی پی اس دارای انواع مختلفی هستند که میتوان آنها را به تک فرکانسه و بیشتر که به آن مولتی فرکانسه می گویند تقسیم بندی کرد.

نقش جی پی اس در پروژه های نقشه برداری هم همین است و مهندسان از این گیرنده ها و سیستم موقعیت یاب جهانی برای نقشه برداری استفاده می کنند و موقعیت و مختصات خود را با استفاده از ماهواره ها دریافت می کنند و اطلاعات آن ها را تحلیل می کنند.

لیزر اسکنر:

لیزر اسکنر یکی از به روز ترین و پیشرفته ترین  تجهیزات نقشه برداری است که برای سهولت و دقت بیشتر در اجرای امورات نقشه برداری مورد استفاده قرار می گیرد. لیزر اسکنر به نقشه بردار کمک می کند تا در مدت زمانی بسیار کم، توانایی برداشت اطلاعات زیادی از پروژه را داشته باشد و در نهایت مدل سه بعدی دقیقی را تهیه نماید.

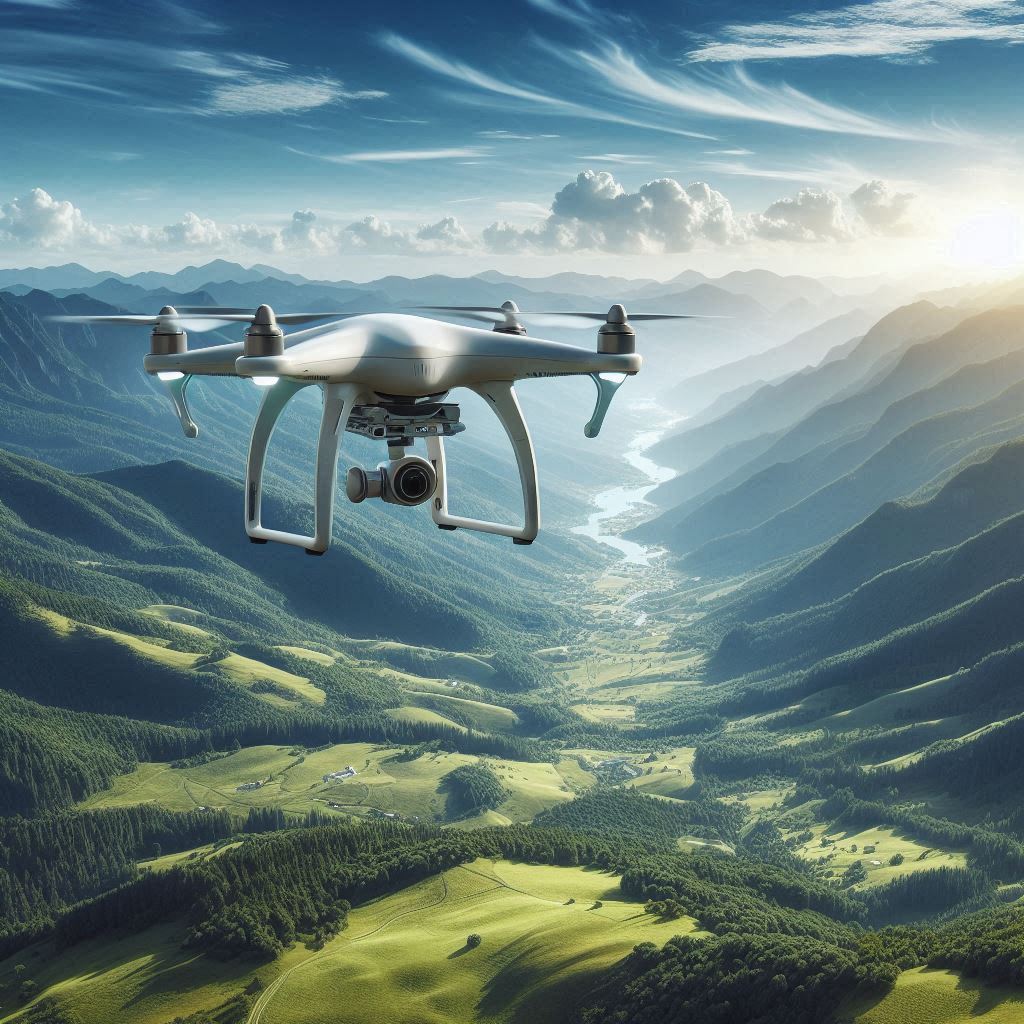

پهباد:

نقشه‌برداری با پهپاد به استفاده از وسایل پروازی بی‌سرنشین (UAVs) برای جمع‌آوری داده‌های هوایی و ایجاد نقشه‌ها، مدل‌ها و انواع دیگر از نمایش‌های بصری از یک محیط کار می‌پردازد. نقشه‌برداری با پهپاد یک شکلی از فتوگرامتری یا اندازه‌گیری از تصاویر است. به اصطلاح ساده، نقشه‌برداری با پهپاد به توانایی پرواز در ماموریت‌های خودکار با پهپادتان برای ایجاد نقشه‌های دوبعدی و مدل‌های سه‌بعدی اطلاق می‌شود.

همیناست فقط !

خب وسایل دیگری که خوبه نقشه برداران داشته باشند :

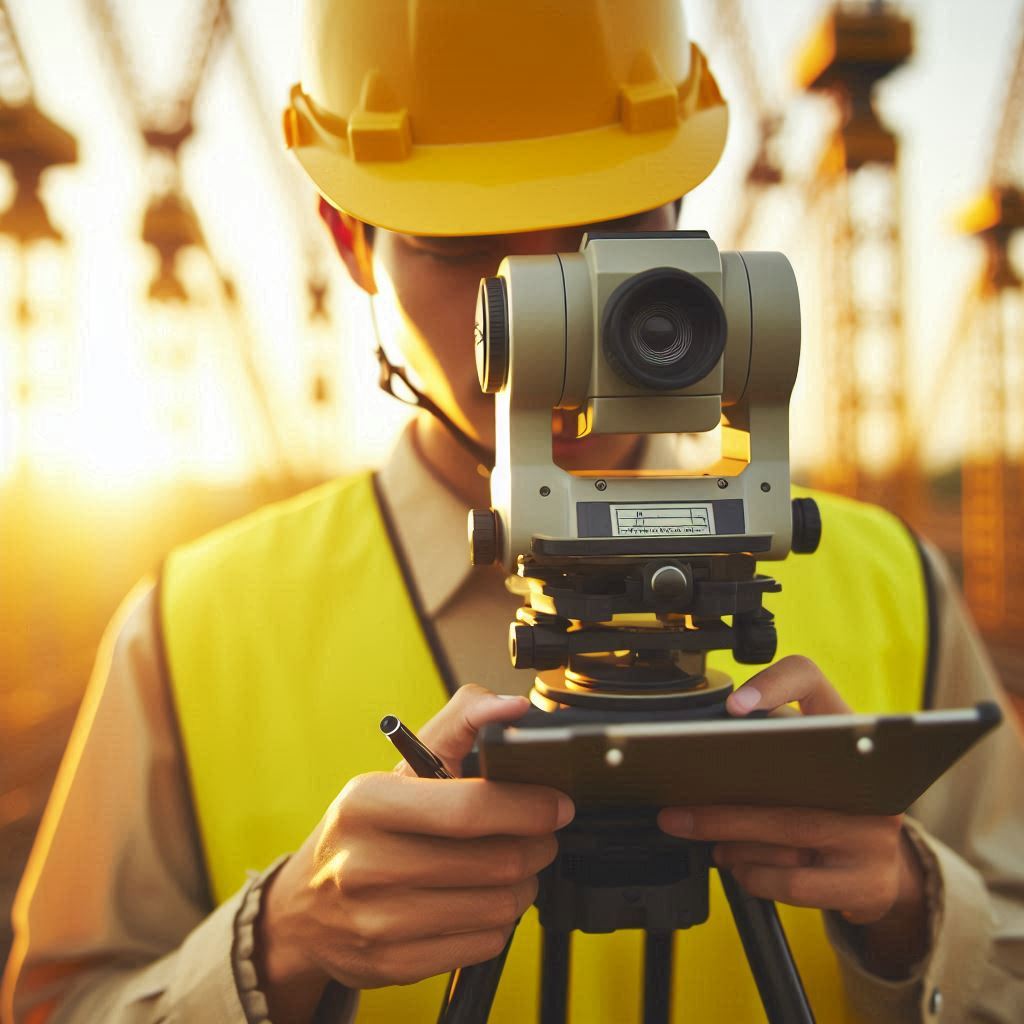

تئودولیت:

تئودولیت یک ابزار نوری دقیق برای اندازه‌گیری زوایای بین نقاط قابل مشاهده و تعیین شده در سطوح افقی و عمودی است. استفاده سنتی از این دستگاه برای نقشه‌برداری از زمین بوده است؛ اما اکنون کاربردهای دیگری مانند هواشناسی و پرتاب موشک نیز دارد.

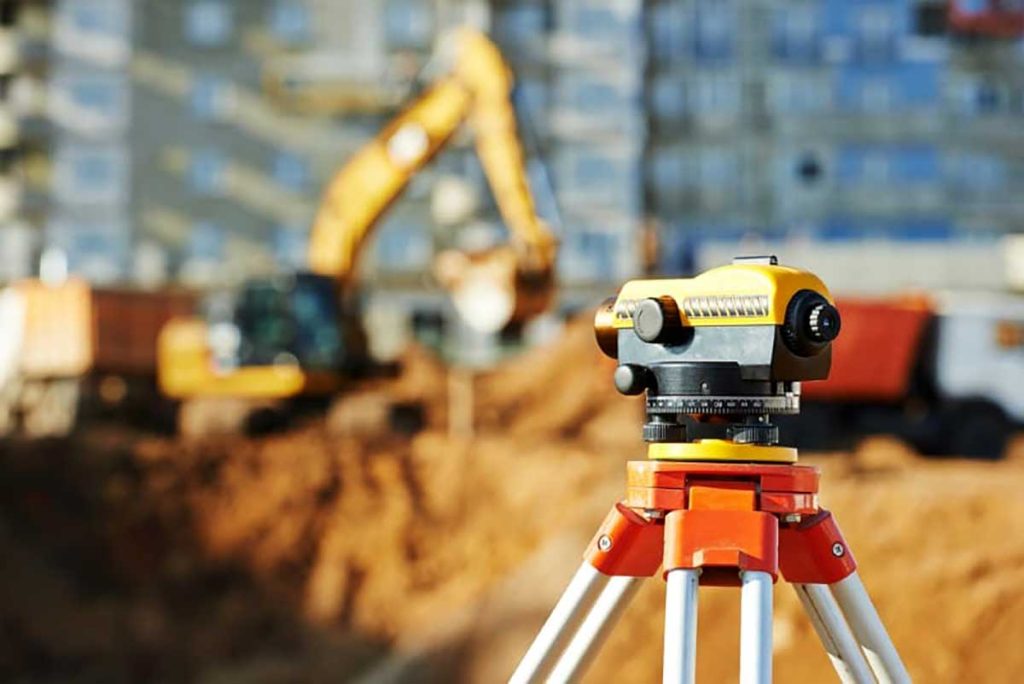

ترازیاب

ترازیابی در نقشه برداری در واقع عملی است که نقشه بردار یا مهندس عمران می تواند ارتفاع یک نقطه ثابت از سطح زمین را با دیگر نقاط مختلف بسنجد و برآورد کند.

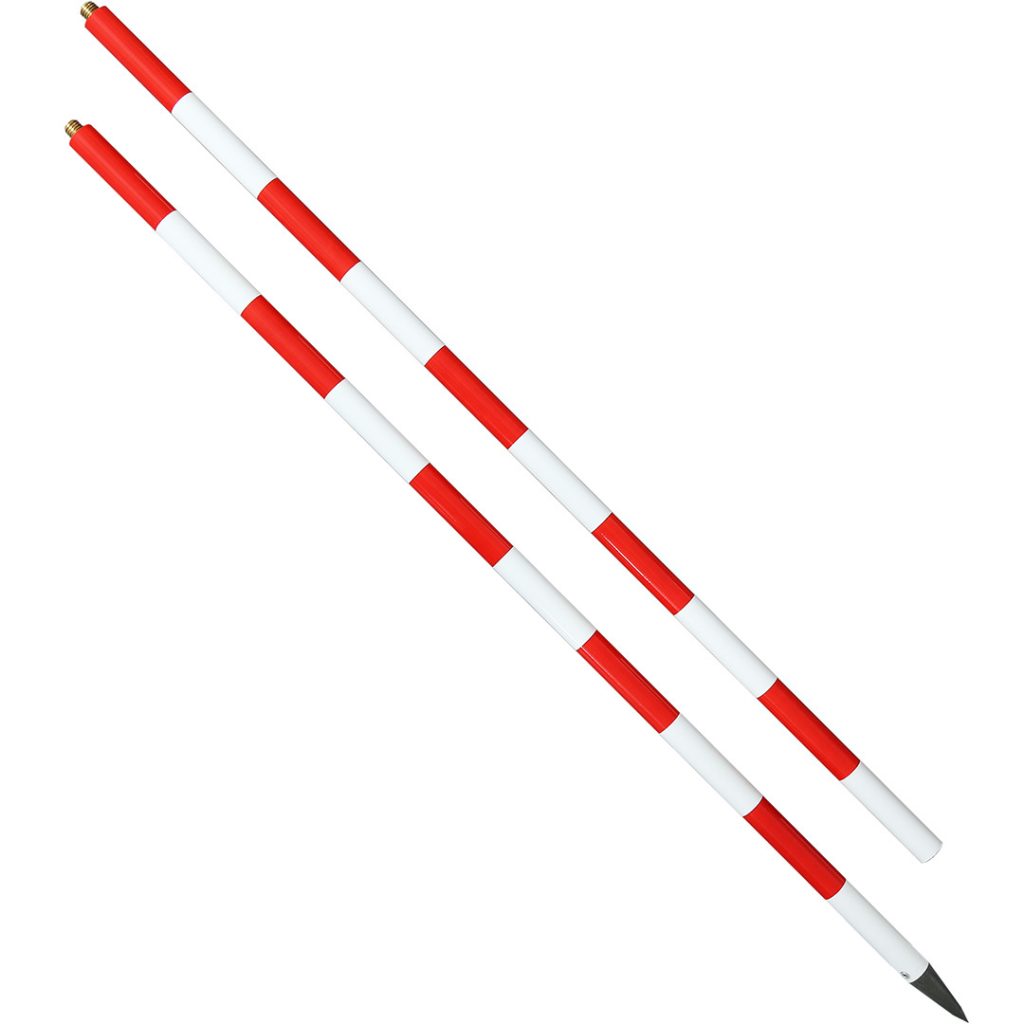

ژالن:

ژالون در نقشه‌برداری به عنوان یک میله فلزی با نوک تیز استفاده می‌شود که برای مشخص کردن امتداد مستقیم بین دو نقطه و تعیین موقعیت دقیق نقاط مورد نظر به کار می‌رود. این ابزار در عملیات مساحی برای اندازه‌گیری طول و زاویه و تهیه نقشه‌ها با دقت بالا مورد استفاده قرار می‌گیرد. ژالون به ویژه در زمین‌هایی با گستردگی کم، برای تهیه نقشه‌های دقیق و پیاده کردن زاویه‌ها در امتداد خاصی کاربرد دارد.

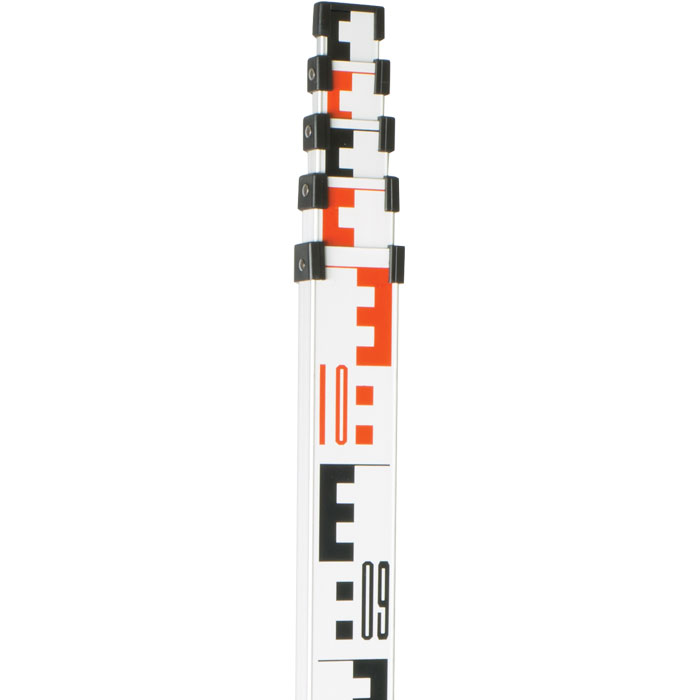

شاخص

شاخص نقشه‌برداری یک ابزار مهم در فرآیند نقشه‌برداری است که به‌ویژه در ترازیابی استفاده می‌شود. این ابزار معمولاً به‌صورت یک خط‌کش بزرگ با ابعاد مختلف (مانند ۵ متری، ۳ متری و ۲ متری) و دارای مقادیر مدرج است،این ابزار برای تعیین اختلاف ارتفاع بین نقاط مختلف و اندازه‌گیری ارتفاع ساختمان‌ها و سازه‌ها مورد استفاده قرار می‌گیرد.

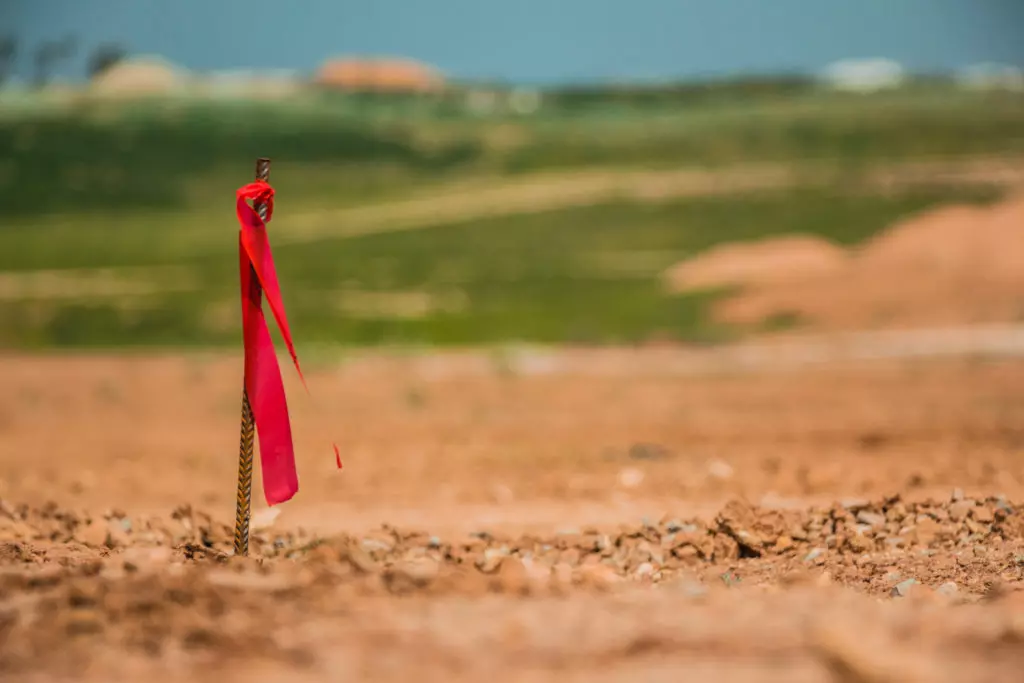

میخ های نقشه برداری

میخ‌های نقشه‌برداری ابزارهای مهمی هستند که برای علامت‌گذاری و مشخص کردن نقاط مدنظر در زمین استفاده می‌شوند. این میخ‌ها معمولاً از جنس چوب یا فلز ساخته می‌شوند. میخ‌های چوبی بیشتر در زمین‌های خاکی و میخ‌های فلزی در زمین‌های سنگی یا سفت‌تر به کار می‌روند.

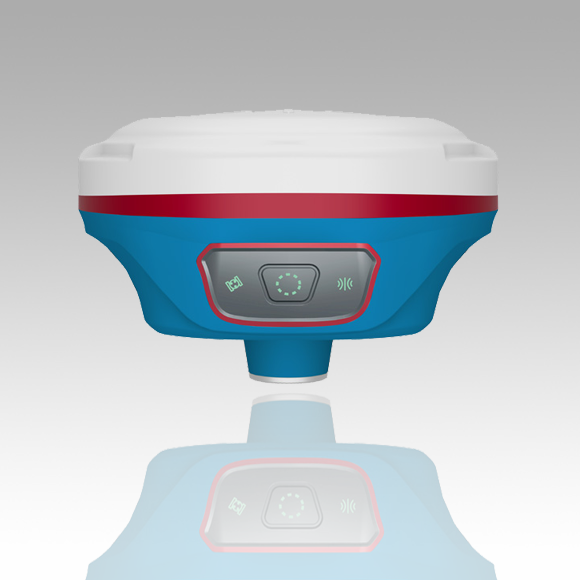

گیرنده ماهواره ای

گیرنده ماهواره‌ای به عنوان یکی از تجهیزات مهم در نقشه‌برداری و ناوبری به شمار می‌رود. این دستگاه‌ها سیگنال‌های ارسالی از ماهواره‌ها را دریافت و پردازش می‌کنند تا موقعیت جغرافیایی دقیق نقاط روی زمین را تعیین کنند. آنها بخشی از سیستم‌های ناوبری ماهواره‌ای جهانی (GNSS) هستند و در طیف وسیعی از کاربردها از جمله نقشه‌برداری، کشاورزی، معدن و ساخت‌وساز به کار می‌روند.

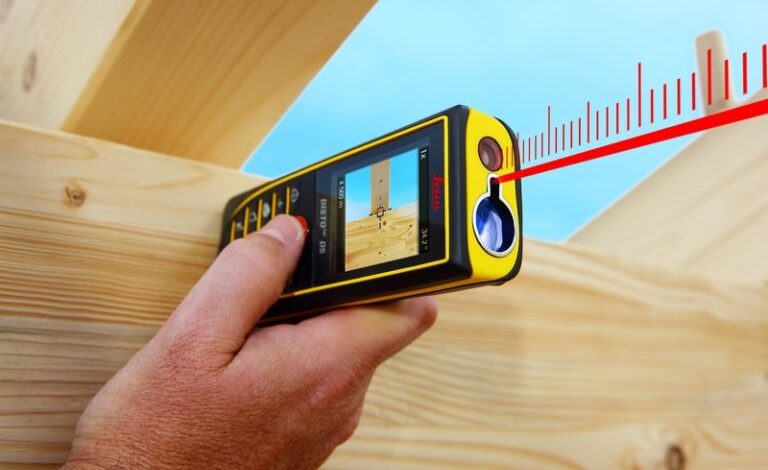

متر لیزری

این دستگاه با ارسال یک پالس لیزری به سمت هدف و اندازه‌گیری زمان بازگشت آن، فاصله را با دقت بسیار بالا محاسبه می‌کند. متر لیزری نه تنها برای اندازه‌گیری طول و عرض، بلکه برای محاسبه مساحت، حجم و حتی زوایا نیز کاربرد دارد. این ابزار به دلیل دقت، سرعت و سهولت استفاده در صنایع مختلف از جمله نقشه‌برداری، مهندسی عمران، دکوراسیون داخلی و ساخت‌وساز به کار می‌رود.

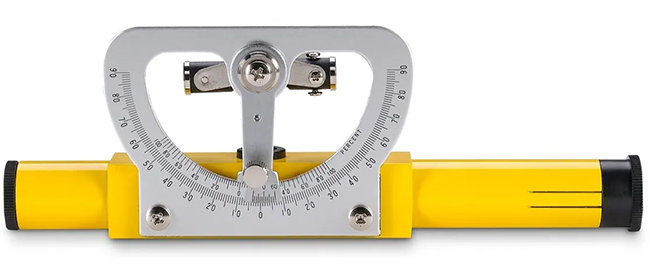

شیب سنج

شیب سنج ابزاری است که برای اندازه‌گیری زاویه یک سطح نسبت به افق استفاده می‌شود. این دستگاه به نام‌های مختلفی مانند زاویه سنج، شیب نما، گرادیان سنج و انحراف نما شناخته می‌شود. شیب سنج می‌تواند شیب‌های رو به بالا و پایین را با دقت بالایی اندازه‌گیری کند و در کاربردهای متنوعی از جمله نقشه‌برداری، مهندسی عمران و ژئوتکنیک به کار می‌رود.
